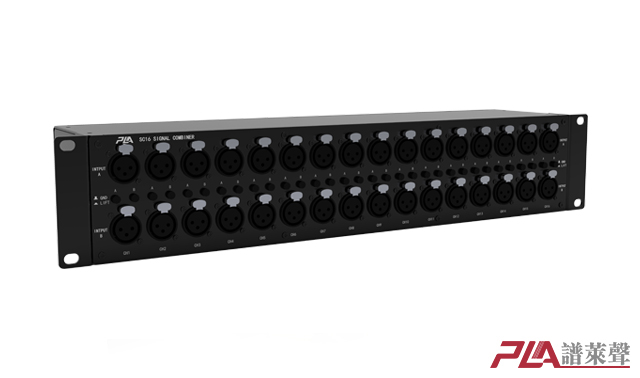

SC16 無源主備信號聚合器

產品特點：

  隨著音頻技術日益成熟，非常多的應用場所需要配置主備音頻系統，為了提高音頻系統的安全和穩定性，確保音頻系統萬無一失，我們開發了SC無源主備信號聚合器系列，并具有TCO（Two Cmbiner One）無源音頻信號聚合專利技術，SC16是一個獨立式話筒/線路電平音頻信號聚合器，無需外接電源工作，可將兩個話筒/線路音頻信號，通過隔離變壓器耦合成一路平衡音頻輸出，內部采用了進口坡莫合金音頻隔離變壓器,以及原裝進口瑞士NEUTRIK的卡儂插座。

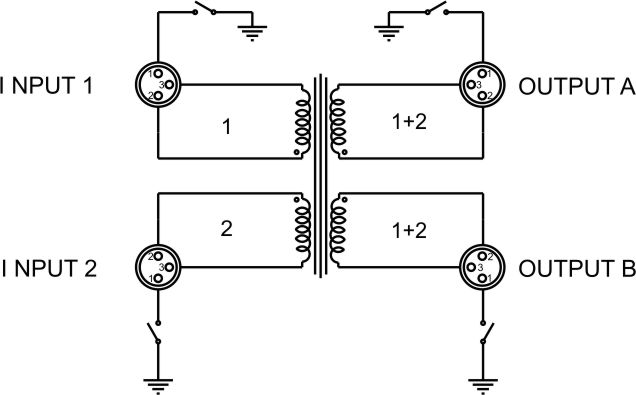

  輸入電路可通過面板選擇是話筒電平或線路電平，并且以音頻變壓器作相互隔離，所以兩個話筒混聲時，不會出現兩個信號相互抵消衰減的情況，聚合器輸出部份設有地線連接開關，可幫助解決因地線回路產生的噪音，開關置于彈出位置，地線會設于接地狀態，按下時地線分離狀態，SC16專業級話筒/線路電平聚合器，是以廣播級高質量的音頻規格來設計的，適合高音質表現的要求使用。

前面板設置

XLR INPUT A：平衡XLR輸入A

XLR INPUT B：平衡XLR輸入B

GROUND/LIFT：接/斷地線開關

后面板設置

XLR OUTPUT A：平衡XLR輸出A

XLR OUTPUT B：平衡XLR輸出B

GROUND/LIFT：接/斷地線開關

特性：

※ 具有TCO(Two Cmbiner One)無源音頻信號聚合專利術
※ 廣播級音頻質量
※ 高集成度設計
※ 主備兩路音頻信號匯合
※ 內置高質量音頻變壓器隔離輸出
※ 地線分離設定選擇
※ 堅固耐用的全金屬機體
※ 軍事指標配件制造
※ 采用原裝進口瑞士NEUTRIK的鳳凰插座

頻率響應:  0dB/-0.15dB , 20Hz~20kHz

輸入電平:  +22dBu, (1% 50Hz) ; +28dBu, (0.01% 1kHz)

總諧波失真度:  0.002% (0dBu, 1kHz)

損耗衰減:  -2.5dB 于 600Ω 負載 ;<0.1dB 于 50kΩ 負載

輸入短路損耗:  A 或 B -4dB

設置:  XLRF鳳凰插母頭輸入，XLRM鳳凰插公頭輸出, 地線連接開關

尺寸:  483mm(寬)×88mm(高)×104mm(深)

重量:  3.5kg
