PLA譜萊聲自主研發產品DI盒- DI200 pro ，選用進口坡莫合金VIGORTRONIX音頻隔離變壓器，原裝進口瑞士NEUTRIK接插件，沉金電路設計，使信號完美對接。雙路6.35、RCA和卡儂座進出，輸入采用電子平衡式Neutrik Combol系列卡儂和6.35兩用插座。平衡和非平衡可以互相轉換和分配，設有共地和不共地開關。

DI盒廣泛應用于：廣電傳媒傳輸系統，音視系統工程，現場音響擴聲。

音頻信號經過DI200 pro音頻信號隔離器，平衡和非平衡可以相互轉換，可以完全隔離兩個系統間的電位差，避免由于接地問題造成的交流聲干擾，防止過高電位差對設備輸入級的損壞。實現音頻信號的安全傳輸，去除攝像機和音響設備連接產生的噪音；同聲傳譯設備與調音臺連接所產生的噪音；筆記本電腦接調音臺產生的噪音；電子樂器連接調音臺產生的噪音；設備和設備間經過長距離傳輸不共地產生的噪聲；設備與設備阻抗不匹配產生的噪聲。解決由于場地用電，走線，燈光干擾等原因而引起的交流聲。還適用于大型戶外演出，防雷，音響工程，會議，娛樂場所，展覽等一系列音響設備系統，是音頻系統級聯的必備設備。

2通道2合1/12
+5v USB接口供電
平衡和非平衡互相轉換
輸入信號電平顯示
輸入Mute靜音功能

產品規格：

★型號：DI200 pro

★高性能音頻隔離器

★通道：2（左、右聲道）

★輸入：

1、非平衡式立體聲輸入RCA接口，帶20KΩ輸入阻抗；

2、原裝進口瑞士NEUTRIK 1/4"立體聲插口，金屬軸端，帶高效底座接地，T+R+S標準觸點；

3、組合式電子平衡Neutrik Combol系列 XLR 3芯插座，同時包含?"立體聲插座。

★輸出：雙通道原裝進口瑞士NEUTRIK 3芯公頭XLR插座。

★雙通道 +48V幻象電源。

★衰減器：0、-20 dB開關切換。

★ LIFT接地開關。

★+5V USB 接口供電。

★MUTE 靜音開關。

★輸入信號電平指示 LED 燈。

★頻率響應：20Hz-20KHz。

★凈重：0.8Kg。

★尺寸：長134.6mm*寬98mm*高51.5mm。

★功率消耗：<1W。

★貯存溫度范圍：-20o - +65o。

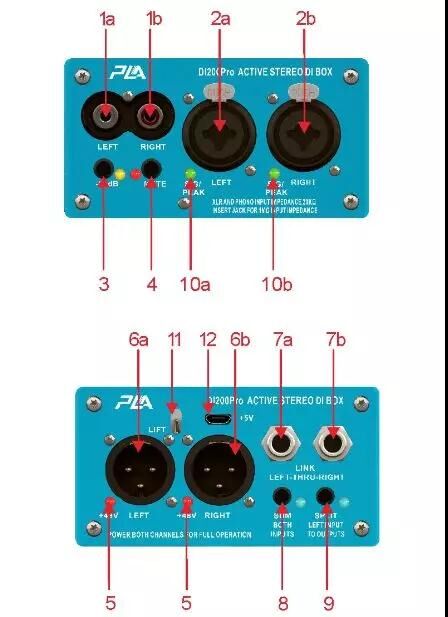

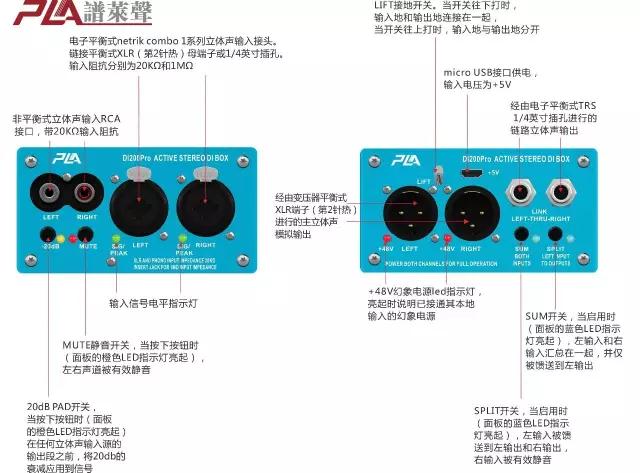

產品描述：

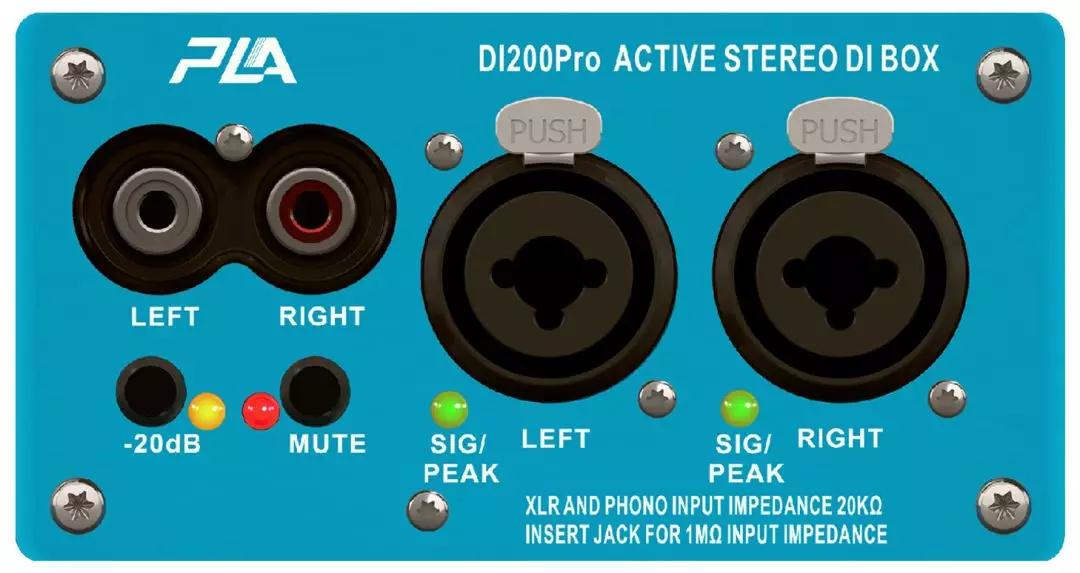

1、非平衡式立體聲輸入RCA接口，帶20kΩ輸入阻抗 。

2、電子平衡式 Netrik Combo 1系列立體聲輸入接頭。鏈接平衡式XLR（第2針熱）母端子      或1/4英寸插孔 。輸入阻抗分別為20kΩ和lMΩ 。

3、20dB PAD 開關。當按下按鈕時（面板的橙色 LED 指示燈亮起），在任何立體聲輸入源的輸出段之前，將20dB的衰減應用到信號 。

4、MUTE靜音開關 。當按下按鈕時（面板的紅色 LED指示燈亮起 ），左右聲道被有效靜音。

5、＋48V 幻象電源 LED 指示燈，亮起時說明已接通其本地輸入的幻象電源 。

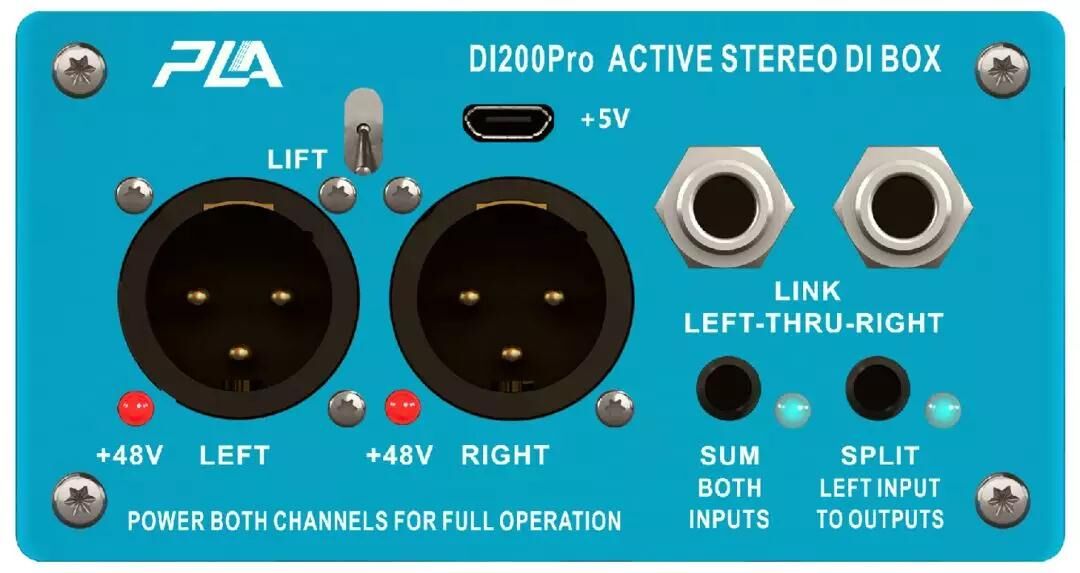

6、經由變壓器平衡式 XLR 端子（第2針熱）進行的主立體聲模擬輸出 。

7、經由電子平衡式TRS 1/4 英寸插孔進行的鏈路立體聲輸出。

8、SPLIT 開關，當啟用時（面板的藍色 LED 指示燈亮起），左輸入被饋送到左輸出和右輸出。右輸入被有效靜音。

9、SUM 開關 ，當啟用時（面板的藍色 LED 指示燈亮起），左輸入和右輸入?yún)R總在一 起，并僅被饋送到左輸出。

10、輸入信號電平指示燈。

11、LIFT接地開關 。當開關往下打時，輸入地與輸出地連接在一起，當開關往上打時，輸入地與輸出地分開。

12、micro USB接口供電，輸入電壓為+5V，0.5A。

使用操作：

在輸入緩沖級之前，從平衡式XLR，Jack Neutrik Combo A系列連接器或非平衡式RCA連接器提供每個輸入通道的聲源。

      如上所述，“Left(左)”和“Right(右)”輸入可以組合到兩個輸出，“Left(左)”輸入可以分離為“Left(左)”和“Right(右)” 輸出，為了全效運行，“Left(左)”和“Right(右)”輸出必須采用幻象電源供電。

    在“Sum(組合)”模式，來自左輸出的幻想供電也將提供右通道的電源，但是驅動器的功率降低。為了使DI200 pro在該模式正確運行，左、右輸出應連接并采用幻象電源供電。

    在“Split(分離)”模式。通道之間沒有串?dāng)_電源。因此，當只連接一個輸出時，應鏈接到“Left(左)”輸入。當“Left(左)”輸出也采用幻象供電時，“Right(右)”輸出只提供信號。

    在“Sum(組合)”模式，來自左輸出的幻想供電也將提供右通道的電源，但是驅動器的功率降低。為了使DI200 pro在該模式正確運行，左、右輸出應連接并采用幻象電源供電 。

    在“Split(分離)”模式。通道之間沒有串?dāng)_電源。因此，當只連接一個輸出時，應鏈接到“Left(左)”輸入。當“Left(左)”輸出也采用幻象供電時，“Right(右)”輸出只提供信號。

注意事項：

在只連接一個通道時，DI200Pro將作為單聲道設備工作；使用立體聲、分離或組合模式時，兩個通道都必須同時供電。
